水用旋转接头的流通形式和组成部分

时间:2023-04-13   访问量:2205

水用旋转接头的介绍

水用结构流通形式图解:

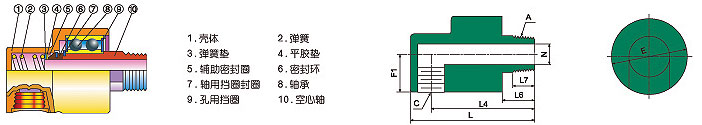

1、单向流通式 在滚筒的两端安装旋转接头,流体从一端进入,另一端排出,不使用内管。

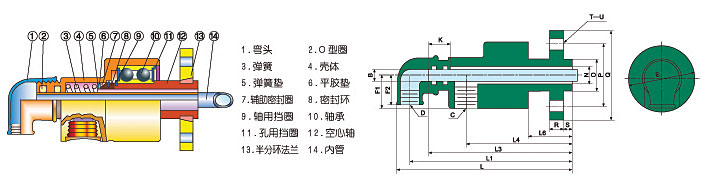

2、双向流通式(内管固定) 在滚筒的一端安装旋转接头,同时在此端进行流体的导入和排出,内管相对于滚筒的旋转是静止的。

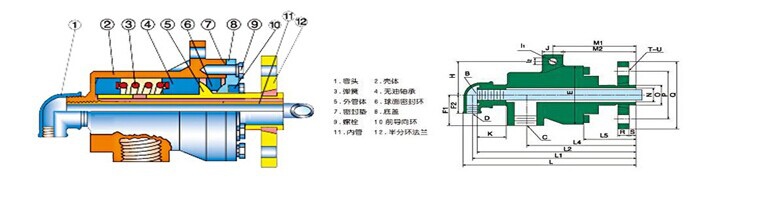

3、双向流通式(内管固定) 与上一种不同之处在于滚筒内装有不同型式的虹吸管,将冷凝液排出,此型多用于蒸汽类型。
4、双向流通式(内管旋转) 此种类型用于内管于滚筒相对固定在一起并随滚筒同步运转的结构,此时,流体有内管导入,外管排出。

5、双向流通式(内管旋转) 在滚筒的内部装有随滚筒同步运转的虹吸器,将冷凝液排出。

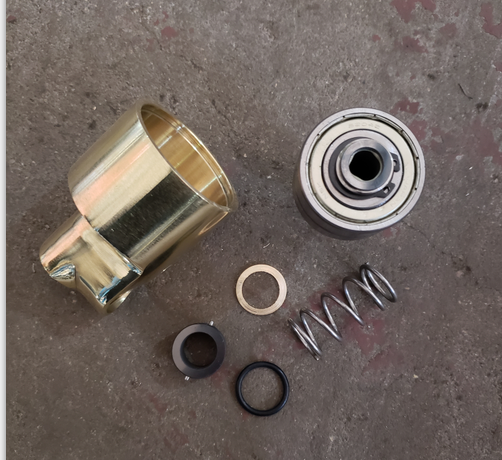

水用旋转接头结构组成,主要有铜材质外壳,进口NSK轴承,304不锈钢旋转轴,碳化钨陶瓷,O型圈,304不锈钢弹簧,日本进口锓锑石墨环
